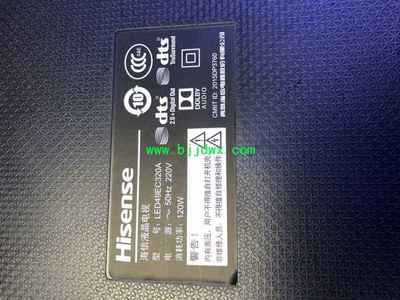

針對海信LED49EC320A液晶彩電出現的“有聲音、黑屏、背光不亮”這一常見故障現象（可參考故障現象照片如：20190228131413045.jpeg），我們可以進行系統性的檢修。此故障通常意味著電視的主板、電源板、背光驅動電路或液晶屏本身存在異常。由于伴音正常，說明主板的核心信號處理部分及伴音電路工作基本正常，故障范圍主要集中在為液晶屏提供光源的背光系統。以下是詳細的維修思路與步驟：
一、 初步判斷與安全準備
- 觀察與傾聽：在黑暗環境中開機，仔細觀察屏幕。如果完全無光，則是典型的“背光不亮”。如果湊近能看到極其微弱的圖像影子，則可能是背光燈條損壞或驅動電路問題。注意開機瞬間是否有背光一閃即逝的現象，這對判斷保護電路動作很有幫助。
- 安全第一：在進行任何維修操作前，務必斷開電源，并對電源板上的高壓濾波電容進行充分放電（使用大功率電阻或?qū)Ｓ梅烹姽ぞ撸苑烙|電。液晶電視內部存在高壓，非專業人員不建議自行拆修。
二、 故障檢修流程
第一步：檢測電源板輸出電壓
這是檢修的核心起點。找到電源板（通常會有+12V、+24V、+5V、+5VSB等輸出標簽）。
- 測量待機電壓（+5VSB）是否正常，這決定了主板能否啟動。
- 開機后，測量主供電+12V（或+24V，用于背光驅動）是否穩定輸出。如果該電壓缺失或過低，故障在電源板本身，需檢查電源板的PFC電路、主開關電路及相關元器件（如保險絲、整流橋、開關管、電源管理IC等）。
第二步：檢查背光開啟及亮度控制信號
主板正常啟動后，會向電源/背光一體板（或獨立的背光驅動板）發送兩個關鍵信號：
1. BL-ON（背光開啟信號）：開機后應為高電平（通常3V以上）。
2. PWM-DIM（亮度調節信號）：通常為一個可變的脈沖電壓。
使用萬用表測量這兩個信號點電壓。如果BL-ON信號沒有或電壓過低，則問題在主板的控制部分；如果兩個信號都正常，則故障大概率在背光驅動電路或燈條本身。
第三步：檢測背光驅動電路
如果電源供電和開啟信號都正常，重點檢查背光驅動部分。
- 測量背光驅動電壓：找到驅動板輸出給LED燈條的接口（電壓較高，注意安全），在開機瞬間測量其輸出電壓。對于LED背光，驅動電壓通常在幾十伏到一百多伏不等。如果完全沒有電壓輸出，則驅動電路故障。
- 檢查驅動電路關鍵元件：背光驅動IC（如OZ9902、MP3394等）、升壓MOS管、升壓二極管、儲能電感、輸出電容以及電流檢測電阻。這些元件易損，特別是MOS管和電容，應重點檢查是否有擊穿、燒毀或鼓包現象。
- 保護電路：LED背光驅動電路通常設有過壓、過流保護。一旦檢測異常，會立即停止輸出。需檢查相關的檢測反饋回路是否正常。
第四步：檢測LED背光燈條
這是導致黑屏的另一個高發原因。
- 燈條測試儀檢測：使用專用的LED背光測試儀，可以安全、快速地單獨點亮每一根燈條，判斷是否有燈珠損壞或燈條開路。這是最高效的方法。
- 替代法：如果條件有限，可以小心拆開屏體（此操作風險極高，極易損壞脆弱的液晶面板和擴散膜），用同型號良品燈條替換測試。
- 常見現象：如果是單根或多根燈珠損壞，有時在開機瞬間能看到局部微亮或一閃即滅。燈條損壞通常需要整體更換以保證亮度均勻。
三、 故障點
根據維修經驗，海信LED49EC320A此故障的概率排序大致如下：
- LED背光燈條損壞（最為常見，尤其是使用多年的電視）。
- 背光驅動電路故障（如升壓MOS管、驅動IC損壞）。
- 電源板背光供電部分異常（+24V輸出不穩定或帶載能力差）。
- 主板控制信號輸出異常（相對較少，但需排查）。
四、 維修注意事項
- 拆卸液晶屏組件時，必須在干凈、平整、柔軟的臺面上進行，并妥善放置光學膜片，避免劃傷、折痕或沾染灰塵。
- 更換燈條時，務必注意其長度、電壓、電流參數與原裝一致，安裝位置要精準，散熱硅膠墊要貼好。
- 維修后首次通電測試，建議使用調壓器緩慢升高電壓，觀察電流變化，防止隱含故障造成二次損壞。
通過以上由簡到繁、由外到內的系統排查，基本可以定位并修復海信LED49EC320A液晶電視“有聲黑屏”的故障。維修中，清晰的思路和適當?shù)墓ぞ咧陵P(guān)重要。
